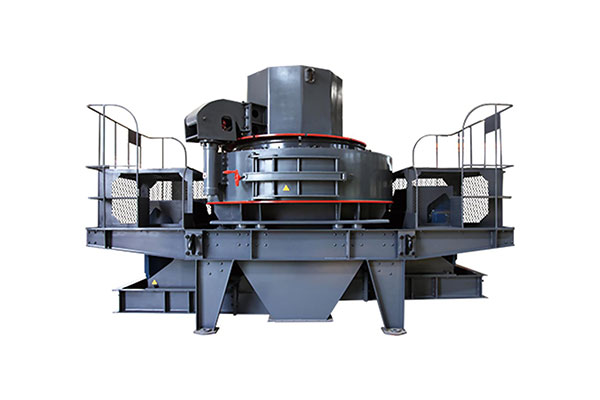

VSI 沖擊破碎機
VSI 沖擊式破碎機俗稱制砂機、整形機，是引進德國權威專家較新研制成果，并結合中國的礦山條件經過改進設計，具有水平的四代高性能制砂設備，是VSI5X離心沖擊式破碎機和VSI6X立軸沖擊式破碎機的基礎。應用范圍：砂石料場、混凝土制砂、干粉砂漿、機制砂、電廠脫硫、石英砂、河卵石、花崗巖、玄武巖、鐵礦石、石灰石、方解石、石英石、輝綠巖等。

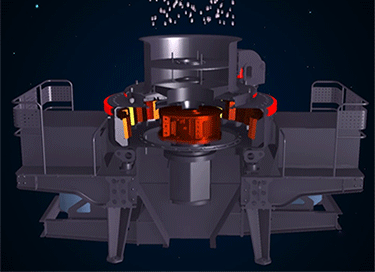

工作原理
物料由進料斗進入制砂機，經分料器將物料分成兩部分，一部分由分料器中間進入高速旋轉的葉輪中，其加速度可達數百倍重力加速度，然后從葉輪三個均布的流道內拋射出去，首先由分料器四周自收落下的一部分物料沖擊破碎，然后一起沖擊到渦支腔內物料襯層上，被物料襯層反彈，斜向上沖擊到渦動腔的頂部，又改變其運動方向，偏轉向下運動，從葉輪流道發射出來的物料形成連續的物料幕。這樣一塊物料在渦動破碎腔內受到兩次以至多次機率撞擊、磨擦和研磨破碎作用。
性能特點
沖擊式制砂機結構簡單，安裝、維修方便，運行成本低。 工作噪聲低于75分貝（ad級），粉塵污染少。在人工制砂行業，產品率高；在石料整形領域，立式?jīng)_擊式破碎機設備出料粒形好，成立方體，針片狀含量低，堆積密度大，污染小。
技術參數
|
型 號 Model |
進料粒度 Feeding?size?(mm） |
通過量 Throughput（t/h） |
功率 Power （kw） |
主軸轉速 Rotate speed of main axis（r/min） |
外形尺寸 External dimensions （mm） |
||
|
軟物料 Soft material |
硬物料 Hard?material |
瀑落與中心進料? Side and Central Feeding |
全中心進料Full center feeding |
||||
|
VSI-1140 |
≤50 |
≤45 |
400-520 |
225-260 |
200×2 |
1180-1310 |
5100×2690×3200 |
|
VSI-9526 |
≤45 |
≤40 |
300-380 |
150-190 |
132×2 |
1360-1510 |
4560×2450×2780 |
|
VSI-8518 |
≤40 |
≤35 |
200-260 |
100-130 |
90×2 |
1520-1690 |
4140×2280×2425 |
|
VSI-7611 |
≤35 |
≤30 |
120-180 |
60-90 |
55×2 |
1700-1890 |
4100×2250×2258 |
