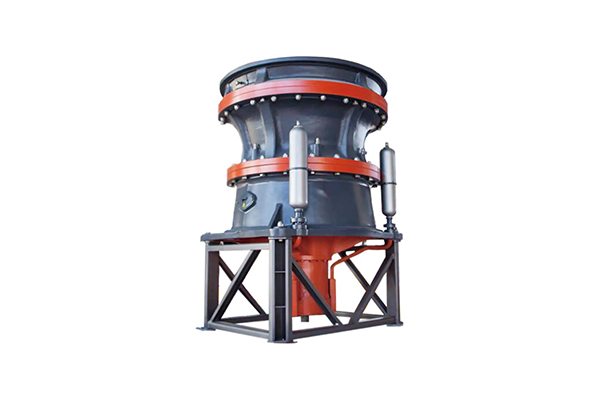

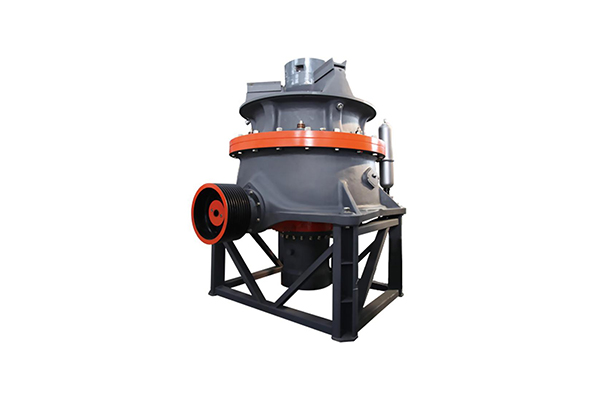

GP 單缸液壓圓錐破碎機
我公司生產的GP系列單缸液壓圓錐破碎機集機械、液壓、電氣、自動化、智能控制等技術于一體，代表著的破碎機技術，可廣泛應用于金屬與非金屬礦、水泥、沙石、冶金等行業的中碎、細碎和超細碎作業。具有破碎效率高，生產成本低，維護調整方便，破碎產品粒型優異等優點。合理的偏心距、腔型和運動參數配合，大大提高了設備的生產能力和工作效率。
S? ?腔
H? ?腔
性能特點
排料口調整簡單易用，主軸為浮動結構， 達到無人操作， 自動控制系統可實現負荷時動態調整，給料順暢，不容易堵料，破碎腔深，在高通過能力的情況下，破碎次數多，層壓效果好、破碎效率高、產品粒型好。
工作原理

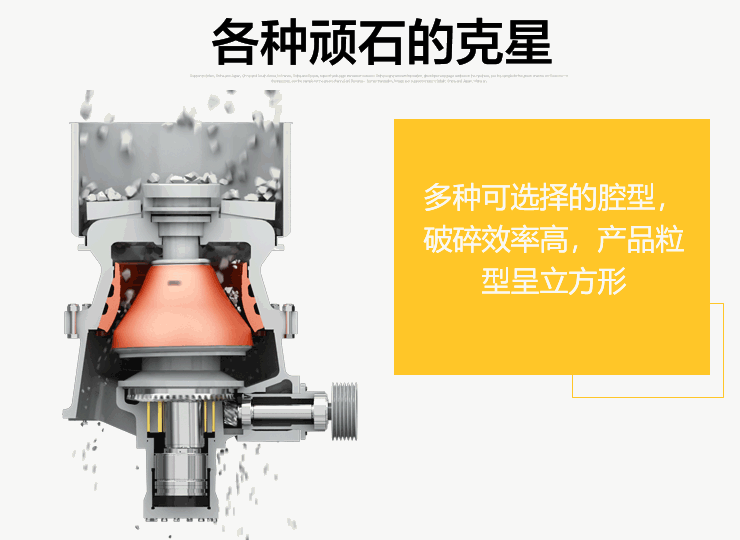

單缸圓錐破碎機工作時：電機帶動破碎機的小齒輪，小齒輪帶動大齒輪，以理論垂直線為中心，在銅襯套內公轉，主軸組件在偏心銅套內以主軸的中心線可以實現自轉?？諜C(jī)運行的時候，偏心套組件“抱著”主軸組件和隨大齒輪一同公轉，當物料加入到破碎腔后，主軸總成（主軸、內錐）在物料的阻力下在偏心銅套內緩慢的自轉。
技術參數
|
型 號 Model |
腔型 Cavity type |
大進料粒度 Maximum feed size (mm） |
處理能力 Capacity （t/h） |
功率 Power （kw） |
小排料口 Minimum discharge port （mm） |
重量 Weight （t） |
|
GP100 |
S1 |
240 |
80-160 |
90 |
22-38 |
11.35 |
|
S2 |
200 |
65-120 |
19-32 |
|||
|
H1 |
135 |
40-125 |
10-22 |
9.8 |
||
|
H2 |
65 |
35-100 |
8-19 |
|||
|
GP160 |
S1 |
360 |
120-345 |
160 |
25-54 |
15.9 |
|
S2 |
300 |
105-305 |
22-48 |
|||
|
H1 |
185 |
65-200 |
13-38 |
13.3 |
||
|
H2 |
90 |
60-165 |
10-32 |
|||
|
GP250 |
S1 |
450 |
220-580 |
250 |
35-54 |
19.2 |
|
S2 |
400 |
180-500 |
29-51 |
|||
|
H1 |
215 |
100-355 |
16-44 |
17.4 |
||
|
H2 |
110 |
98-320 |
13-38 |
|||
|
GP315 |
S1 |
560 |
365-982 |
315 |
41-76 |
33.5 |
|
S2 |
500 |
280-800 |
38-70 |
|||
|
H1 |
275 |
165-580 |
16-51 |
26.5 |
||
|
H2 |
135 |
155-425 |
16-38 |
