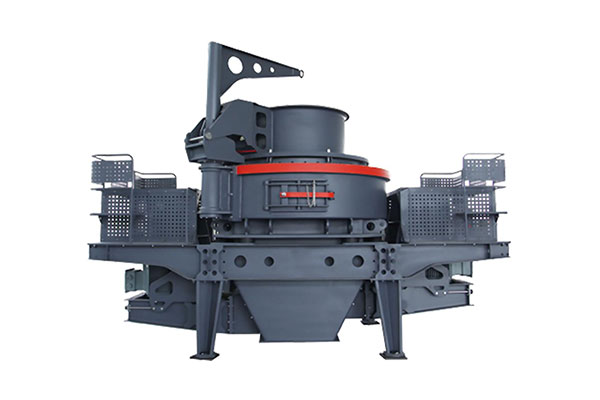

VSI6X 立軸沖擊式破碎機
VSI6X 系列立軸沖擊式破碎機是吸收多年的經驗和技術理念，針對砂石市場對規?；⒓s化、節能環保以及高品質機制砂的需求增加，進一步對沖擊破的結構和功能進行優化設計，采用全新四口葉輪設計結構和特殊密封結構防止軸承筒漏油等工藝，新型制砂破碎設備，具有節能、使用壽命長、應用廣泛等特點，逐步向規模化、集中化生產邁進，以滿足對環保及產能的要求。
性能特點
葉輪采用全新四口設計，對葉輪部分結構工藝進行調整，較以往設備在破碎同種物料條件下葉輪部分使用壽命提升。降低生產成本；設備傳動部分采用特殊密封結構，采用進口軸承，減低傳動系統故障。
工作原理
電機帶動傳動部分，同時轉子隨主軸高速旋轉，進入葉輪內部物料被葉輪加速后噴射到破碎腔，與破碎腔內形成的料襯物料相互撞擊、磋磨，將物料加速后獲得動能轉化為破碎或者整形物料所需要能量，在破碎腔內循環多次的物料在周圍氣體渦流的作用下經過多次破碎整形，從而實現物料的連續破碎整形，從機體下部排出形成所需成品物料，此破碎方式為“石打石”，該模式主要應用于石料的整形破碎；另外本設備還配備了“石打鐵”破碎方式，與石打石不同的是：物料從轉子噴射出來之后與破碎腔內安裝的反擊塊進行撞擊，將物料加速獲得能量轉化為與反擊塊碰撞破碎所需要能量，撞擊之后物料直接從機體下部排出，無法實現在破碎腔的多次循環破碎。
技術參數
|
型 號 Model |
進料粒度 Feeding?size?(mm） |
通過量 Throughput（t/h） |
功率 Power （kw） |
主軸轉速 Rotate speed of main axis（r/min） |
外形尺寸 External dimensions （mm） |
||
|
制砂 Sand making |
整形 Reshaping |
制砂 Sand making |
整形 Reshaping |
||||
|
VSI6X1263 |
≤50 |
≤60 |
454-486 |
545-583 |
315×2 |
900-1200 |
5700×2980×4190 |
|
VSI6X1150 |
≤45 |
≤55 |
344-368 |
413-442 |
250×2 |
1000-1300 |
5500×2750×3950 |
|
VSI6X1040 |
≤40 |
≤50 |
264-283 |
317-342 |
200×2 |
1100-1400 |
4880×2560×3725 |
|
VSI6X9026 |
≤35 |
≤40 |
167-179 |
200-215 |
132×2 |
1200-1500 |
4100×2300×2750 |
