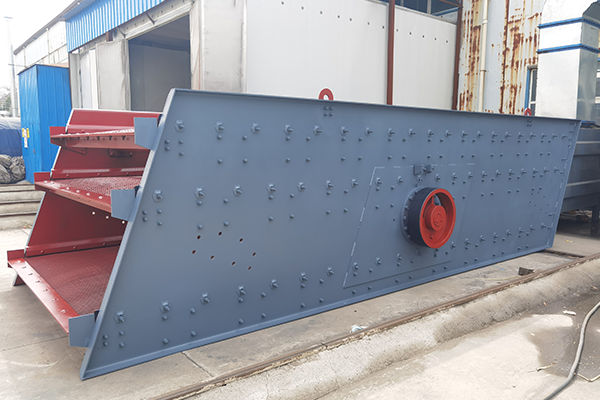

YA 系列振動篩
圓振動篩是常見的篩分機的一種，廣泛應用在破碎、制砂、選礦生產中。圓振動篩做圓形運動，是一種多層數、新型振動篩。圓振動篩采用筒體式偏心軸激振器及偏塊調節振幅，物料篩淌線長，篩分規格多，具有結構可靠、激振力強、篩分效率高、振動噪音小、堅固耐用、維修方便、使用安全等特點，該振動篩廣泛應用于礦山、建材、交通、能源、化工等行業的產品分級。
性能特點
我公司生產的振動篩產量能耗均達到標準，居國內外水平，備受各行業用戶的好評。在結構上采用筒體式偏心軸激振器及偏塊調節振幅，的鉚釘連接裝配式機架結構提高了設備使用壽命及彈簧減振裝置減小了對基礎的沖擊力，該機型物料篩淌線長，篩分規格多，各檔規格篩選清晰，篩分效率高，不易堵塞。具有結構合理、激振力強、振動噪音小、堅固耐用、維修方便、使用安全等優點，廣泛應用于礦山、建材、交通、能源、化工等行業的產品分級，是破碎篩分機組上的理想設備。
工作原理
由電動機通過三角皮帶帶動使激振器偏心塊產生高速旋轉，產生很大的離心慣性力，激發篩箱產生一定振幅的圓運動，篩上物料在傾斜的篩面上受到篩箱傳給的沖量而產生連續的拋擲運動，物料與篩面相遇的過程中使小于篩孔的顆粒透篩，從而實現分級。
技術參數
|
型 號 Model |
篩面規格 Size?W×L（mm） |
大進料粒度 Maximum feed size?(mm） |
功率 Power （kw） |
處理能力 Capacity （t/h） |
振動頻率 Oscillation frequency（Hz） |
雙振幅Double-amplitude （mm） |
重量 Weight （t） |
|
2YA1548 |
1500×4800 |
<200 |
15 |
25-200 |
970 |
8 |
5.5 |
|
3YA1548 |
1500×4800 |
<200 |
15 |
25-200 |
970 |
8 |
6.2 |
|
4YA1548 |
1500×4800 |
<200 |
18.5 |
25-200 |
970 |
8 |
6.5 |
|
2YA1848 |
1800×4800 |
<300 |
18.5 |
50-280 |
970 |
8 |
6.2 |
|
3YA1848 |
1800×4800 |
<300 |
18.5 |
50-280 |
970 |
8 |
6.75 |
|
4YA1848 |
1800×4800 |
<300 |
22 |
50-280 |
970 |
8 |
7 |
|
2YA1860 |
1800×1600 |
<300 |
22 |
65-420 |
970 |
8 |
7.2 |
|
3YA1860 |
1800×1600 |
<300 |
22 |
65-420 |
970 |
8 |
7.75 |
|
4YA1860 |
1800×1600 |
<300 |
30 |
65-420 |
970 |
8 |
8.6 |
|
2YA2160 |
2100×6000 |
<400 |
30 |
80-550 |
730 |
6-8 |
8.5 |
|
3YA2160 |
2100×6000 |
<400 |
30 |
80-550 |
730 |
6-8 |
9.6 |
|
4YA2160 |
2100×6000 |
<400 |
30 |
80-550 |
730 |
6-8 |
11 |
|
2YA2460 |
2400×6000 |
<400 |
30 |
100-580 |
730 |
6-8 |
11.5 |
|
3YA2460 |
2400×6000 |
<400 |
37 |
100-580 |
730 |
6-8 |
12.4 |
|
4YA2460 |
2400×6000 |
<400 |
37 |
100-580 |
730 |
6-8 |
13.7 |
|
2YA3060 |
3000×6000 |
<400 |
37 |
155-910 |
700-900 |
5-9 |
14 |
|
3YA3060 |
3000×6000 |
<400 |
45 |
155-910 |
700-900 |
5-9 |
16.8 |
|
4YA3060 |
3000×6000 |
<400 |
45 |
155-910 |
700-900 |
5-9 |
18 |
