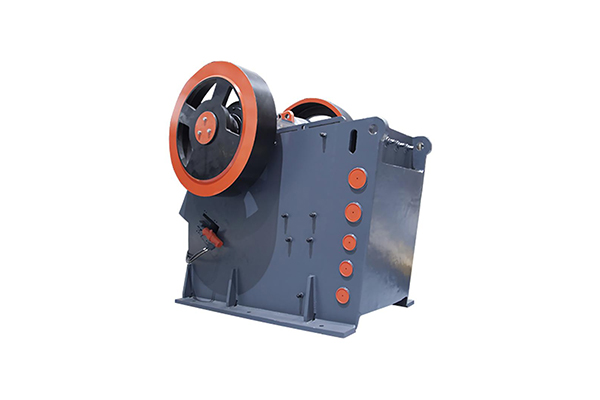

JC 顎式破碎機
998
歐版顎式破碎機又叫JC 顎式破碎機,JC新型顎式破碎機。歐版顎式破碎機是在PE顎式破碎機的基礎上而成的新一代破碎機，歐版顎式破碎機具有調節簡單，抗壓性強，使用壽命增長，產量高等優點。它是現代科技與生產實踐的結合，更加符合廣大客戶的自動化生產需求。
產品結構
JC顎式破碎機主要由機架部分，偏心軸轉動部分，破碎腔工作部分，保險裝置，排料口液壓調整裝置等組成。
1：動顎部 Moving jaw ??????2：飛輪 Flywheel ??????3：偏心軸 Eccentric shaft ?????4：軸承座 Bearing seat ?
5：調整座 Set adjustment ??????6：肘板 Toggle plate ??????7：拉桿 Pull rod ???????8：彈簧 Spring
9：配重塊 Clump weight ?10：動顎護板 Guard plate ?11：壓塊 Briquettings ?12：上邊護板 Upper guard plate
13：活動顎板 Movable jaw plate ?????14：下邊護板 Down guard plate ?????15：固定顎板 Fixed jaw plate
16：機架 Frame
性能特點
?該機采用級的制造工藝，選用高端的制作材料,動顎總成采用高質量的鑄鋼件構成，重型偏心 軸采用鍛坯加工，使設備具有超凡的可靠性，結構穩定，液壓控制，清腔方便，楔塊裝置，調節快捷，數字化加工，精度更高，經久耐用。
工作原理

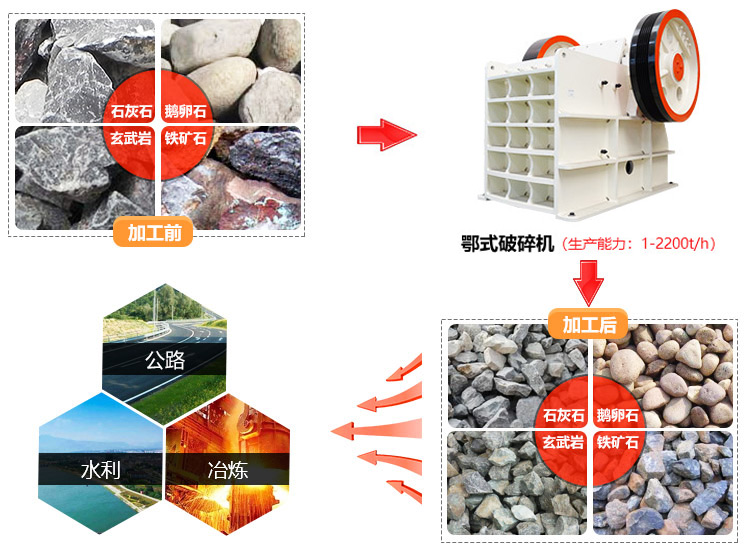

JC歐版顎式破碎機的電動機驅動皮帶和皮帶輪，通過偏心軸使動顎前后上下擺動，當動顎推動動顎板向定顎板運動時，物料被壓碎或劈碎。當動顎和動顎板在偏心軸、彈簧的作用下后退時，先前已被壓碎或劈碎的物料從顎板的下部排料口排出。隨著電動機連續轉動而破碎機動顎作周期性地壓碎和排卸物料，實現批量生產。
技術參數
|
型 號 Model |
大進料粒度 Maximum feed size?(mm） |
處理能力 Capacity （t/h） |
功率 Power （kw） |
出料口調整范圍 Output adjustment range （mm） |
重量 Weight （t） |
|
JC250×1000 |
220 |
15-50 |
30 |
20-40 |
6.5 |
|
JC250×1200 |
220 |
20-50 |
37 |
20-40 |
7.7 |
|
JC400×600 |
350 |
15-70 |
37 |
35-85 |
7 |
|
JC760×1100 |
640 |
150-350 |
110 |
75-200 |
25 |
|
JC860×1100 |
720 |
200-500 |
132 |
100-225 |
33 |
|
JC1100×1200 |
930 |
300-650 |
185 |
150-275 |
60 |
