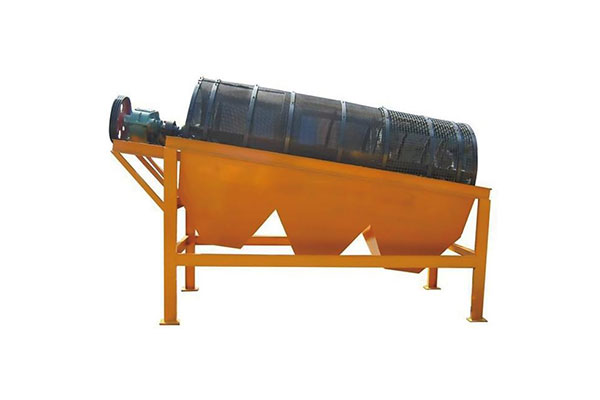

GTS 滾筒篩
采用滾動輸送原理，摩擦系數小，磨損小；滾筒支承采用整體通軸結構，運行平穩，噪聲小；可根據篩分需要，采用全封閉結構或敞開結構；其中，全封閉結構易于密閉收塵，改變污染環境；工藝布置靈活，可選用不同規格的篩網組合使用，且調整、更換簡便；采用特制篩網，篩分效率高，使用壽命長；對物料的適應能力強，粘性、濕度大、臟、雜等各種性質的物料都能篩分。
工作原理

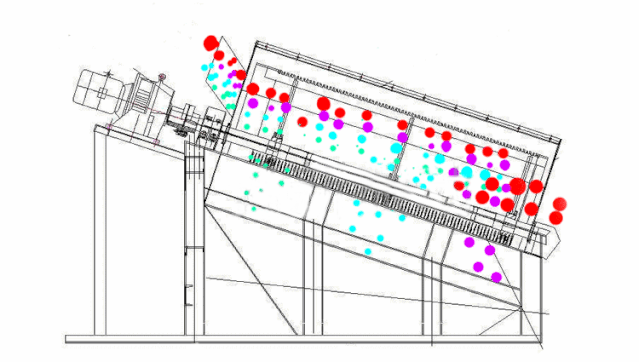

滾筒篩的工作原理是電動機通過減速器、聯軸器驅動傾斜安裝于機架上的滾筒繞其軸線轉動；當物料進入滾筒后，由于滾筒的傾斜與轉動，篩面上的物料不斷翻轉與滾動的同時，自上而下通過分級篩網析出，由于篩網規格不同，物料逐漸被分離篩選，粒度合格的物料（篩下物）經篩分后落入到各自的下料斗中，不合格的物料（篩上物）經滾筒尾部的排料口排出。
技術參數
|
型 號 Model |
筒體 Cylinder ?D×L（mm） |
傾角Dip angle（∠°） |
功率 Power（kw） |
轉速Rotate speed（mm） |
處理能力 Capacity（t/h） |
外形尺寸 External dimensions （mm） |
重量 Weight （t） |
|
GTS1030 |
1000×3000 |
1-6 |
1.5 |
22 |
20-60 |
3500×1400×2200 |
1.8 |
|
GTS1245 |
1200×4500 |
1-6 |
4 |
17 |
30-80 |
5700×1600×2400 |
2.8 |
|
GTS1550 |
1500×5000 |
1-6 |
7.5 |
14 |
80-160 |
6860×1900×2810 |
4 |
|
GTS1660 |
1600×6000 |
1-6 |
11 |
12 |
110-260 |
7300×2000×3000 |
5.1 |
|
GTS1865 |
1800×6500 |
1-6 |
11 |
11.5 |
220-380 |
9000×2200×3200 |
6.4 |
